冬季氣溫驟降，因?yàn)闇夭畹某霈F(xiàn)，導(dǎo)致混凝土裂縫的產(chǎn)生。今天就重點(diǎn)來討論下冬季建筑混凝土裂縫的控制及解決辦法。

冬季產(chǎn)生的混凝土裂縫主要是以溫度裂縫為主。其中控制方式如下：

（1）　考慮選擇粉煤灰水泥、礦渣水泥、火山灰水泥或復(fù)合水泥，對(duì)于體積較大的結(jié)構(gòu)，應(yīng)優(yōu)先選擇中熱水泥甚至低熱水泥。其次，可充分利用混凝土后期強(qiáng)度，以減少水泥用量。為更好地控制水化熱所造成的溫度升高，減少溫度應(yīng)力，可根據(jù)工程結(jié)構(gòu)實(shí)際承受荷載時(shí)的情況，并和設(shè)計(jì)單位協(xié)商，以56d或90d抗壓強(qiáng)度代替28d抗壓強(qiáng)度作為設(shè)計(jì)強(qiáng)度。對(duì)大體積鋼筋混凝土基礎(chǔ)的高層建筑，28d不可能影響混凝土結(jié)構(gòu)，特別是大體積鋼筋混凝土基礎(chǔ)施加設(shè)計(jì)荷載，因此，將試驗(yàn)混凝土標(biāo)準(zhǔn)強(qiáng)度的齡期推遲到56d或90d是合理的。

（2）　澆筑大體積混凝土結(jié)構(gòu)不得已而采用硅酸鹽水泥或普通硅酸鹽水泥時(shí)，應(yīng)考慮在保證強(qiáng)度指標(biāo)的情況下，摻加一定量活性摻合料（如粉煤灰、礦渣微粉等），活性摻合料對(duì)水泥的替代越大，降低混凝土溫升的效果越好。摻加粉煤灰混凝土的溫度和水化熱，在1d-28d齡期內(nèi)，摻入粉煤灰的百分?jǐn)?shù)就是溫度和水化熱降低的百分?jǐn)?shù)，即摻加20%粉煤灰的水泥混凝土，其溫升和水化熱約為未摻粉煤灰的水泥混凝土的80%，可見摻加粉煤灰對(duì)降低混凝土的水化熱和溫升的效果是非常顯著的。

（3）在混凝土中摻加一定量的具有減水、增塑、緩凝、引氣劑的外加劑，可以改善混凝土拌合物的流動(dòng)性、粘聚性和保水性。由于其減水作用和分散作用，在降低用水量和提高強(qiáng)度的同時(shí)，還可以降低水化熱，推遲放熱峰的出現(xiàn)時(shí)間，因而減少溫度裂縫。

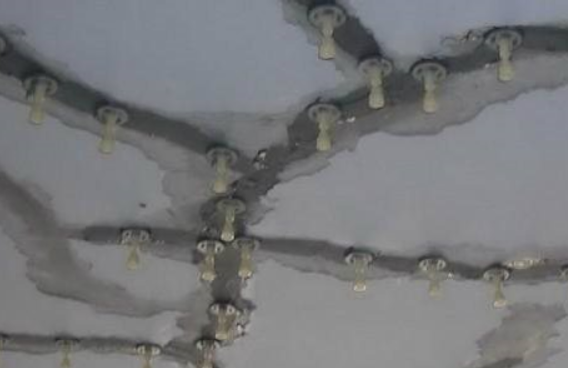

一旦產(chǎn)生溫差裂縫。根據(jù)裂縫的寬度、深度及分布特點(diǎn)，對(duì)裂縫寬度在0.15mm以下且裂縫深度較淺的細(xì)小裂縫，采用涂刷封縫膠的方式進(jìn)行表面封閉。對(duì)寬度大于0.15mm的裂縫，采用高壓灌漿的方法進(jìn)行處理，即將灌縫膠，通過鉆孔埋設(shè)注漿嘴，用壓力將其注入結(jié)構(gòu)裂縫中，以達(dá)到封閉裂縫的目的。再于混凝土表面粘貼碳纖維布進(jìn)行補(bǔ)強(qiáng)加固。一般來說。這套工藝下來可以解決很多裂縫問題。如果您對(duì)該冬季建筑混凝土裂縫修補(bǔ)產(chǎn)品感興趣，歡迎撥打我們的一站式服務(wù)熱線：400-894-5118。

本文鏈接：http://www.fishvideo.cn/Article/djjzhntlfd.html

（編輯者：南京曼卡特，如需轉(zhuǎn)載，請(qǐng)注明出處）
