簡單的說,抗震支架就是在機電管道設備上安裝的抗震措施。安裝抗震支架可以避免和減少地震對建筑物內機電設備的損壞，保護人民生命和財產安全。

抗震支吊架在電氣專業中的設計要點：

為防止地震時電力系統失效、短路及起火造成人員傷亡及財產損失，根據《建筑抗震設計規范》（GB50011-2010)第1.0.2條、第3.7.1條及《建筑機電工程抗震設計規范》（GB50981－2014）1.0.4及7.4.6條為強制性條文，以下應對機電管線系統進行抗震加固：

本項目重力超過1.8kN的設備；

內徑大于等于DN60mm的電氣配管;

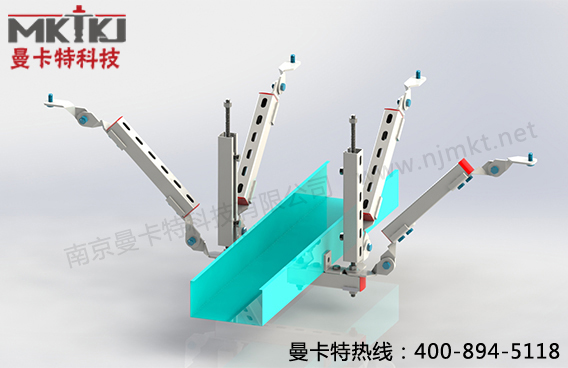

15Kg/m或以上的電纜橋架、電纜梯架、電纜線盒、母線槽。 以上都應設置抗震支吊架,且所使用的抗震支吊架產品需通過FM認證，與混凝土、鋼結構、木結構等須采取可靠的錨固形式。

抗震支吊架在電氣專業的設置原則為：

剛性電力線管側向支撐最大間距為12m，非剛性電力線管側向支撐最大間距為6m； 剛性電力線管縱向支撐最大間距為24m，非剛性電力線管縱向支撐最大間距為12m。 （為保證抗震系統的整體安全性，對長度低于300mm的吊桿，也建議進行適當?shù)难a(bǔ)強）。 具體深化設計由專業公司完成，最終間距根據現場實際情況在深化設計階段確定。所有產品需滿足《建筑機電設備抗震支吊架通用技術條件》CJ/T476-2015。（2020年11月后依據GB/T37267-2018《建筑抗震支吊架通用技術條件》）

抗震支架在電氣建設中需要注意的地方有哪些？

1、做好線路預埋工作：抗震支架對電氣設備正常運行的重要性，因此，在合理設計抗震支吊架安裝位置的前提下，需要安排電力線路的安裝，以保證抗震支撐裝置各節點的完整集成并合理完善電力線路，做好線路預埋工作。

2、對職工進行技術培訓：在購買先進的防振支架配件和先進的電氣配線安裝設備的前提下，對安裝人員進行技術培訓是十分必要的。由于本工程的良好質量將直接影響未來電力的安全使用和抗震性能，由于抗震支架能有效地保證建筑物的抗震效果，安裝人員的正確安裝技術將有利于抗震工程。

3、保證施工質量：抗震支架主要通過與支座的連接將地震作用傳遞給建筑結構，承載力強。因此，在設計圖紙時，應根據建筑物的布局和電路合理安排，需要是可執行的、合理的。直接安裝時，工人需要嚴格按照設計圖紙進行安裝，確?？拐鹬Ъ艿恼_位置，以保證電氣線路安裝工程的質量。
